  • 木削粉專用XF-80B沸騰干燥機

木削粉專用XF-80B沸騰干燥機

案例概述:箱式沸騰干燥機又稱臥式流化床干燥機,江蘇振興干燥在長期應用過程中進行了不斷的改進、提高,在木削粉行業得到了廣泛的應用。

在線咨詢
案例詳情 圖片集錦

  箱式沸騰干燥機又稱臥式流化床干燥機,江蘇振興干燥在長期應用過程中進行了不斷的改進、提高,在木削粉行業得到了廣泛的應用。

【詳細說明】

木削粉專用XF-80B沸騰干燥機


一、概述:

箱式沸騰干燥機又稱臥式流化床干燥機,江蘇振興干燥在長期應用過程中進行了不斷的改進、提高,在木削粉行業得到了廣泛的應用。

工作原理為經熱風爐加熱后的150℃左右的熱風由鼓風機吹入流化床熱風室內,經閥板分配均勻地進入床體內,從加料器進入的濕物料被熱風吹起形成流化狀態;由于熱風與物料充分接觸,因此在較短時間內就可干燥。從床體的一端進入,經過約三^鐘的“沸騰”干燥,物料可自動從床體的另一端流出,完成干燥。


二、技術參數:



型號

床層有效尺寸

(mm)

裝機功率

(KW)

煤耗量(kg/h)

(熱值5500 kcal/kg)

風量

(m3/h)

 干燥能力

(水kg/h)

產量

(kg/h)

XF-80B

5000×400

48

100

9000

80~120

約1000


三、操作參數

1、物料:木屑粉;

2、初水份:10%;

3、終水份:5%;

4、熱源:煤或木材;

5、進風溫度:120~150℃;

6、產量:1000kg/h左右;

7、材質:流化床床板為不銹鋼,其余均為碳鋼制作。


三、設備特點:

1、物料適應性廣,能適應各種不同的顆粒及粉末干燥;

2、流化床為箱式結構,沸騰床部分安裝有4個帶視鏡的快開清洗門,方便操作人員控制干燥過程及便于設備快速清洗;

3、內置式脈沖布袋除塵,濾袋采用抗靜電纖維制作,并采用脈沖自動除塵,特別適用于對細顆粒及粉狀物料的干燥;

4、進、出料方便,勞動強度低;

5、干燥時間短,且干燥均勻、徹底,設備結構簡單,方便清洗;占地面積小,操作簡單,符合現代化生產要求。


四、設備配置:

4.1干燥主機:

名稱:沸騰干燥機

型號:XF-80B

材質:床板不銹鋼,其余Q235

有效尺寸:5000×400mm

附件:進、出料口

4.2內置除塵系統:

名稱:內置式除塵器

形式:高壓脈沖

型號:GMC-120

材質:主體Q235、布袋為防靜電針刺氈

附件:氣包、脈沖電磁閥及控制儀

4.3空氣過濾器:

名稱:空氣過濾器

規格:初、中效

材質:外框Q235

4.4 熱源系統:

名稱:熱風爐

型號:JRF5-40

材質:內膽20G,其余Q235

輔機:煙氣引風機,3Kw、牛角除塵器及排煙管(約8m)

4.5 鼓風機

型號:4-72-5A  15KW;風壓3000~3200Pa;風量:約9000m3/h

材質:Q235-A

4.6引風機:

型號:9-26-6.3A  30KW;風壓5900~6000Pa;風量:9400~11000m3/h

材質:Q235-A

4.7管道系統:

熱風管、排風管道: Q235A,外表清理,油漆處理

4.8電控系統:

柜體材質:碳鋼噴塑

儀表:主要元器件為正泰

功率控制顯示、運行指示燈顯示、進風溫度顯示、出風溫度顯示

沸騰干燥機

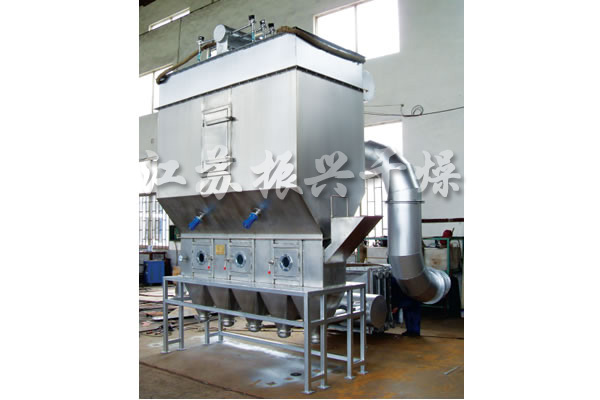

圖片集錦
木削粉專用XF-80B沸騰干燥機
木削粉專用XF-80B沸騰干燥機
